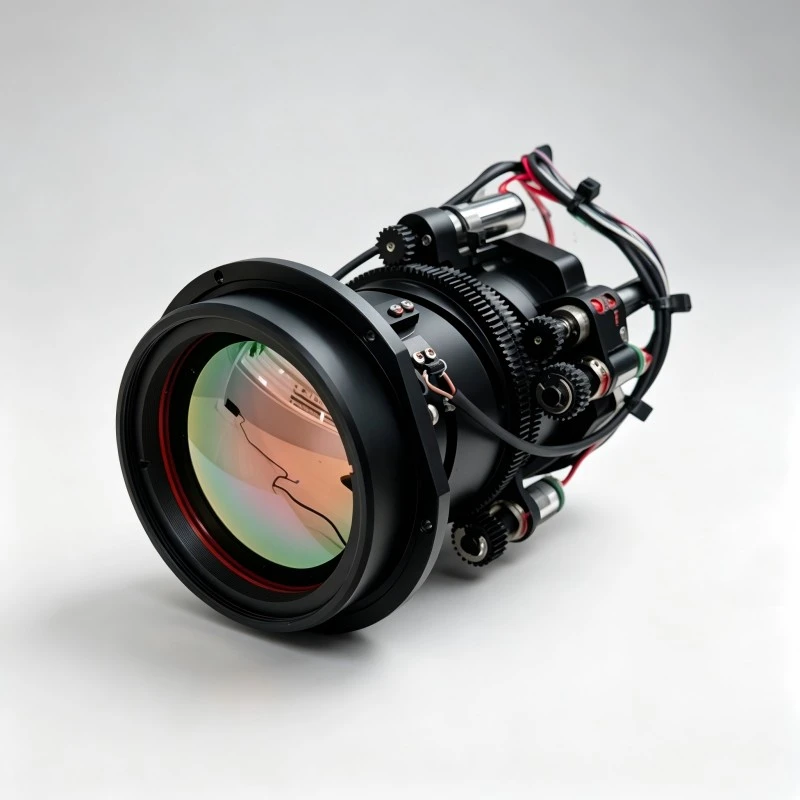

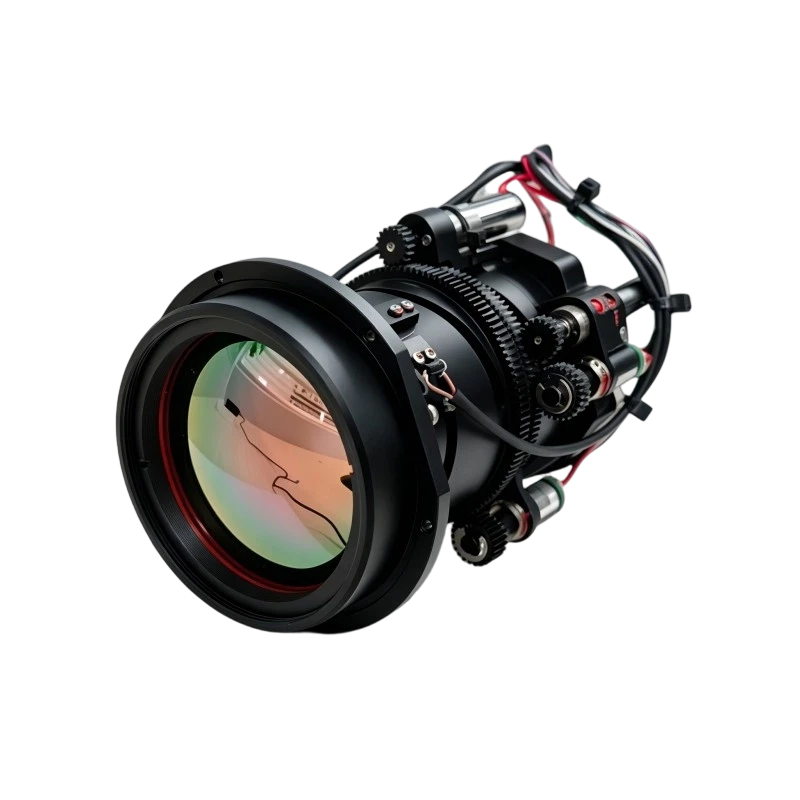

20–60 mm kontinuierlicher Zoom, 8–14 μm optische Infrarotstruktur, LWIR-Linsen

PRODUKTÜBERSICHT

Unsere Langwellen-Infrarot-Linsen (LWIR) sind spezielle thermische optische Baugruppen, die zum Sammeln der von Objekten mit Raumtemperatur emittierten Wärmestrahlung entwickelt wurden. Diese Optik fokussiert die IR-Energie präzise auf hochempfindliche ungekühlte Mikrobolometer-Focal-Plane-Array-Detektoren (FPA), insbesondere solche, die Vanadiumoxid-Technologie (VOx) nutzen.

Da optisches Standardglas für das Spektrum von 8–14 μm völlig undurchsichtig ist, verwenden wir hochwertige IR-transparente Kristalle und Chalkogenidglas, um maximale Transmission und hervorragende Bildklarheit zu gewährleisten.

Kernvorteile des 8–14 μm-Bandes:

Spitzenwärmeerkennung: Dieses Wellenband ist für Objekte zwischen -40 °C und 300 °C optimiert, bei denen die thermische Emission natürlicherweise ihren Höhepunkt erreicht12.

Unübertroffene Umweltleistung: Da unsere LWIR-Optik ohne externe Beleuchtung auskommt, funktioniert sie auch bei völliger Dunkelheit und durch atmosphärische Hindernisse wie Nebel, Rauch und Dunst einwandfrei4more_horiz.

Der Industriestandard: Der Bereich von 8–14 μm bleibt die gängige Wahl für hochzuverlässige zivile und industrielle Wärmebildanwendungen315.

HAUPTMERKMALE

13-facher stufenloser optischer Zoom: Vielseitige Bildgebung für Präzision über große Entfernungen.

Fortschrittliches AS+DOE-Design: Gewährleistet überragende Bildklarheit und maximale Übertragung.

Absolute Stabilität: Die 3-CAM-Zoomstruktur gewährleistet eine Zielgenauigkeit innerhalb von 3 Pixeln.

Haltbarkeit auf Industrieniveau: Hochpräziser bürstenloser Antrieb mit einer Lebensdauer von 10 Millionen Zyklen.

Robust für den Außenbereich: Versiegeltes, wasserdichtes Frontelement für raueste Umgebungen.

HD-optimiert: Unterstützt vollständig Detektoren mit einer Auflösung von 1280 ohne Vignettierung.

TABELLE DER TECHNISCHEN DATEN

Parameter	Spezifikation
Spektralbereich	8 μm ~ 14 μm
Auflösung	640×512
Pixelabstand	12μm
Brennweite	20 mm bis 60 mm, 3-facher stufenloser optischer Zoom, F1,0 bis F1,2
IFOV (mrad)	0.63
Sichtfeld	23°×18.4°
Betriebstemperaturbereich	-40~60℃
Schutzart	IP67 (nur Frontlinse)

Parameter	Spezifikation
Wellenlänge	8 μm ~ 14 μm
Bildgröße	∅10mm
Detektorarray (optional)	640×512 12μm
Linse	20 mm bis 60 mm, 3-facher stufenloser optischer Zoom, F1,0 bis F1,2
Winkelauflösung	0,6 mrad ~ 0,2 mrad (Milliradiant)
Sichtfeld	21.7°×17.4°～7.3°×5.9°
Außenbeschichtung	entspiegelte und wasserdichte Hartmembran
Transmission	≥80%
Objektivsteuerung	Motorisierter Zoom, motorisierter Fokus
Betriebstemperatur	-40~60℃
Schutzart	IP67 (nur Frontelement)
